CLU7L3-0104C4

CITILED 고강도 COB 시리즈 Version4

문의 보내기

다운로드

설명

CITILED COB 시리즈 고강도 유형, Ra90 Min. 모델 CLU7L3-0104C

CITIZEN ELECTRONICS는 세계 최초의 COB 제조업체입니다.
우리는 더 높은 품질과 신뢰할 수 있는 COB 제품을 생산하는 입증된 기술과 함께 광범위한 지식과 경험을 보유하고 있습니다.
High Intensity Ver.4는 패키징 기술 개선을 통해 높은 광속 밀도를 유지하면서 장기적인-신뢰성과 이전 버전 대비 최대 7% 향상된 발광 효율을 모두 달성했습니다.
패키지의 LES 사이즈를 Φ2.4mm에서 Φ13.0mm로 확대하고 컬러 바리에이션을 강화하여 다양한 라인업을 보유하고 있습니다.
이러한 기능을 활용하여 이 제품은 FWHM이 10도 이하인 초-협각 마이크로 스포트라이트, 트랙 조명, 다운라이트, 월 워셔 및 투광 조명을 포함하여 이전보다 더 광범위한 애플리케이션에 적용할 수 있습니다.
정밀한 배광 제어는 물론, Fixture의 디자인성도 우수합니다.

특징
・기계적 치수 : 9.5 × 9.5 × 1.4 (mm)
・패키지 구조 : 알루미늄 베이스 칩 온보드
・참조 조립 : M3 나사, 커넥터
・CRI(Ra) : 90분
・공칭 CCT : 2,400K, 2,700K, 3,000K, 3,500K, 4,000K
・색도 범위 : 3단계 타원, 중심은 ANSI C78.377:2017을 참조합니다.
・열저항 : 9.9C/W
・최대 구동 전류 : 1000mA
・UL 인증 부품(E358566)
・RoHS 준수
・광학용 다이 배열 개선
・넓은 광속 범위와 높은 효율
・이전 버전에 비해 루멘 밀도가 향상되었습니다.

2-1. 전기 광학 특성틱

제품 코드	명사 같은 CCT	CRI		광속 (lm)			효능 (lm/W)	앞으로 현재의 (mA)	순방향 전압 ( V )			열의 저항 RJ-c ( C/W )
		라	R9	Tj85C		Tc25C*
		최소	최소	최소	유형	유형	유형		최소	유형	최대.
CLU7L3-0104C4-243H5X3	2400K	90	50	169	193	207	86	700	2.9	3.2	3.5	9.9
CLU7L3-0104C4-273H5X3	2700K	90	50	182	207	222	92	700	2.9	3.2	3.5	9.9
CLU7L3-0104C4-303H5X3	3000K	90	50	193	220	236	98	700	2.9	3.2	3.5	9.9
CLU7L3-0104C4-353H5X3	3500K	90	50	198	226	243	101	700	2.9	3.2	3.5	9.9
CLU7L3-0104C4-403H5X3	4000K	90	50	205	233	251	104	700	2.9	3.2	3.5	9.9

2-2. 절대 최대 R애팅

매개변수	상징	평가
입력 전력(W)	파이	3.7
순방향 전류(mA)	만약에	1000
역전류(mA)	IR	1
작동 온도(℃)	맨 위	-40 ~ +100
보관온도(℃)	Tst	-40 ~ +100
케이스 온도(C)	Tc	120
접합 온도(C)	Tj	150

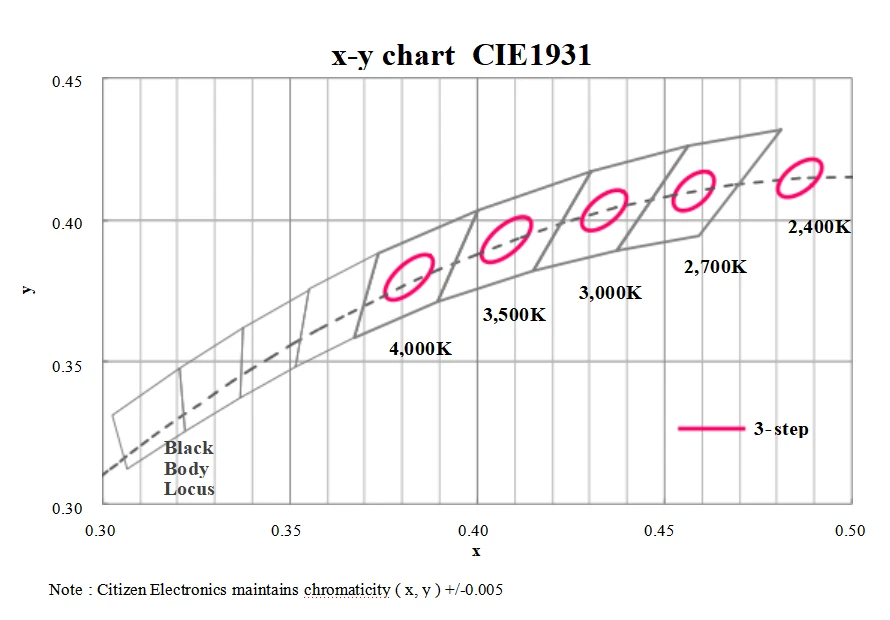

2-3. 색도 특성영토

색상 영역	명사 같은 CCT	센터 가리키다 ( x, y )	타원형 매개변수
색상 영역	명사 같은 CCT	센터 가리키다 ( x, y )	주요 축 a	단축 b	타원 회전 각도 θ
3단계 타원	2,400K	( 0.4861 , 0.4147 )	0.00788	0.00406	51.50
	2,700K	( 0.4578 , 0.4101 )	0.00774	0.00411	57.28
	3,000K	( 0.4339 , 0.4033 )	0.00834	0.00408	53.17
	3,500K	( 0.4078 , 0.3930 )	0.00951	0.00417	52.97
	4,000K	( 0.3818 , 0.3797 )	0.00939	0.00402	54.00
